Inteligentne lustro Trimble ST30

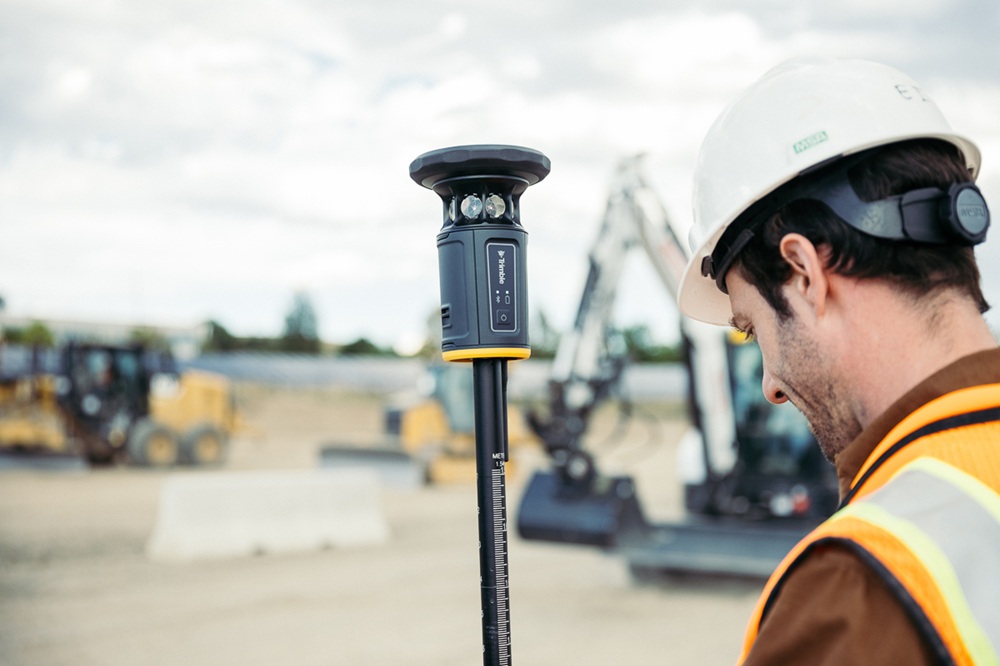

Trimble ST30 – Inteligentne lustro nowej generacji dla geodetów i budownictwa

Przyspiesz pomiary topograficzne, tyczenie i prace realizacyjne bez kompromisów w zakresie dokładności. Trimble ST30 łączy kompensację przechyłu, aktywne śledzenie, automatyczny pomiar wysokości tyczki, technologię GeoLock oraz opcjonalne możliwości GNSS w jednym urządzeniu. Dzięki temu możesz wykonywać pomiary szybciej, łatwiej, z mniejszym ryzykiem błędów oraz kosztownych przestojów.

Najważniejsze cechy

• Kompensacja przechyłu Trimble TIP dla pomiarów tachimetrycznych i GNSS
• Automatyczny, dynamiczny pomiar wysokości tyczki
• Aktywne i pasywne śledzenie celu
• Identyfikacja lustra (Target ID)
• Technologia Trimble GeoLock z poprawkami Trimble RTX
• Możliwość pracy optycznej oraz GNSS na tym samym urządzeniu
• Integracja z ekosystemem Trimble
• Konstrukcja odporna na pył, wodę, upadki i trudne warunki budowy
• Opcjonalna funkcjonalność odbiornika GNSS dostępna w subskrypcji

Co to jest Trimble ST30?

Trimble ST30 to inteligentne lustro geodezyjne zaprojektowane dla profesjonalistów, którzy oczekują maksymalnej wydajności pomiarów terenowych. Urządzenie łączy funkcje tradycyjnego lustra pomiarowego z zaawansowaną elektroniką, kompensacją przechyłu, automatycznym pomiarem wysokości tyczki oraz technologiami śledzenia i lokalizacji stosowanymi w najnowszych rozwiązaniach Trimble.

W przeciwieństwie do klasycznych luster 360°, ST30 pozwala mierzyć bez konieczności ciągłego poziomowania tyczki, ogranicza liczbę czynności wykonywanych przez operatora i eliminuje część najczęstszych błędów popełnianych podczas prac geodezyjnych.

Dla kogo jest Trimble ST30?

Firmy geodezyjne

Dla zespołów realizujących pomiary topograficzne, inwentaryzacje oraz tyczenie obiektów infrastrukturalnych i kubaturowych.

Budownictwo drogowe

Dla specjalistów odpowiedzialnych za wyznaczanie osi, kontrolę realizacji i dokumentację wykonawczą.

Budownictwo kubaturowe

Dla geodetów wykonujących tyczenie budynków, pomiary elewacji, konstrukcji oraz elementów instalacyjnych.

Firmy zajmujące się infrastrukturą liniową

Dla inwestycji związanych z drogami, koleją, sieciami uzbrojenia terenu i obiektami inżynieryjnymi.

Użytkownicy Trimble Access i Trimble Siteworks

Dla specjalistów pracujących w ekosystemie Trimble, chcących zwiększyć produktywność zespołów terenowych.

Jak działa Trimble ST30?

Kompensacja przechyłu TIP

Technologia Trimble Inertial Platform (TIP) umożliwia wykonywanie pomiarów przy pochyleniu tyczki bez konieczności jej idealnego pionowania. Operator może szybciej rejestrować punkty, zwłaszcza w trudno dostępnych miejscach.

Automatyczny pomiar wysokości tyczki

Dedykowana teleskopowa tyczka automatycznie i dynamicznie przekazuje aktualną wysokość do oprogramowania terenowego. Eliminuje to błędy wynikające z ręcznego wpisywania wysokości i przyspiesza pracę.

GeoLock i inteligentne śledzenie

Po utracie widoczności lustra technologia GeoLock wykorzystuje zintegrowane funkcje lokalizacji do automatycznego odzyskania namiaru przez tachimetr. Ogranicza to przestoje i konieczność ręcznego wyszukiwania celu.

Optymalna współpraca z GNSS

Opcjonalna funkcjonalność GNSS pozwala przełączać się między pomiarami optycznymi i satelitarnymi bez konieczności zmiany sprzętu.

Kluczowe korzyści biznesowe

Zwiększenie produktywności zespołu

Mniej czasu na poziomowanie tyczki i odzyskiwanie śledzenia oznacza więcej wykonanych pomiarów w ciągu dnia.

Ograniczenie kosztownych błędów

Automatyczny pomiar wysokości tyczki oraz kompensacja przechyłu pomagają eliminować częste błędy terenowe.

Łatwiejsze pomiary trudno dostępnych punktów

Pomiar narożników, krawędzi, konstrukcji nadziemnych czy miejsc o ograniczonym dostępie staje się prostszy.

Mniejsza liczba poprawek i wizyt na budowie

Wyższa pewność danych przekłada się na ograniczenie dodatkowych prac kontrolnych.

Jeden zestaw sprzętu do wielu zastosowań

Możliwość wykorzystania jednej platformy do pracy optycznej i GNSS upraszcza organizację sprzętu terenowego.

Zastosowania Trimble ST30

• Pomiary sytuacyjno-wysokościowe
• Obsługa geodezyjna inwestycji
• Tyczenie budynków
• Tyczenie sieci uzbrojenia terenu
• Budownictwo drogowe
• Budownictwo liniowe i infrastrukturalne
• Pomiary realizacyjne
• Inwentaryzacje powykonawcze
• Kontrola wykonania robót
• Pomiary elementów nadziemnych
• Pomiary wnętrz budynków
• Pomiary trudno dostępnych punktów z wykorzystaniem teleskopowej tyczki do 2,6 m długości

Funkcje i charakterystyka

Trimble TIP (Tilt Compensation)

Technologia kompensacji przechyłu pozwala wykonywać pomiary bez idealnego wypoziomowania tyczki, przy zachowaniu wysokiej jakości danych.

Automatyczny pomiar wysokości tyczki

Dynamiczna aktualizacja wysokości eliminuje ręczne wpisywanie parametrów.

eBubble

Elektroniczna kontrola położenia wspierająca prawidłowe wykonywanie pomiarów.

Aktywne śledzenie

Urządzenie komunikuje się z tachimetrem, poprawiając szybkość odnajdywania i śledzenia celu.

Target ID

Rozpoznawanie właściwego lustra ogranicza ryzyko pomyłek na zatłoczonych placach budowy.

GeoLock

Automatyczne odzyskiwanie śledzenia po czasowej utracie kontaktu wzrokowego z lustrem.

Opcjonalny GNSS

Możliwość wykonywania pomiarów GNSS bez konieczności korzystania z oddzielnego odbiornika.

Podstawowa specyfikacja techniczna

Optyka

Śledzenie pasywne: 1,5 m – 500 m

Śledzenie aktywne: 1,5 m – 600 m

Dokładność pozioma: < 2 mm RMS

Dokładność pionowa: < 1 mm RMS

GNSS

GPS, GLONASS, Galileo, BeiDou, SBAS

Tryby: autonomiczny, SBAS, sieć RTK, RTX

Obsługa Trimble CenterPoint RTX

Kompensacja przechyłu dla pomiarów GNSS

Łączność

USB-C’ Bluetooth Low Energy 5.4, NFC

Odporność

Stopień ochrony IP67

Temperatura pracy od -20°C do +50°C

Odporność na upadek z wysokości 2,6 m na beton

Wymiary i masa

Wymiary: 181 × 81 mm

Masa z baterią: 1,25 kg

Akcesoria i rozwiązania uzupełniające

Dedykowana, teleskopowa tyczka o regulowanej długości od 1,55 m do 2,6 m współpracująca z automatycznym systemem pomiaru wysokości.

Oprogramowanie współpracujące

Trimble Access

Oprogramowanie terenowe współpracujące z funkcjami ST30 i automatyczną synchronizacją parametrów pomiarowych.

Trimble Siteworks

Rozwiązanie dla budownictwa wspierające pomiary, tyczenie i realizację inwestycji.

Współpracujące tachimetry, kontrolery i tablety

Trimble serii RTS, Trimble serii SPS i wybrane tachimetry serii Trimble S (wszystkie modele S7, S9 i S9 HP, a także modele S5 wyposażone w opcję Aktywnego śledzenia). Pomiary z kompensacją nachylenia optycznego: Kompatybilne z instrumentami Trimble serii S, SPS, RTS z DR+ EDM i wyposażone w radio BLR

Trimble TSC5, TSC510, TSC7, TSC710, T10, T110, T7 i T70

Urządzenia z systemem operacyjnym Android™ i Windows®, na których działają obsługiwane aplikacje
